ÜBERSPANNUNGSSCHUTZDÜSSELDORF
Nach einem Gewitter sind plötzlich Router, Fernseher oder die Steuerung der Heizung defekt, obwohl nirgends ein Blitz eingeschlagen ist – Schaltüberspannungen reichen dafür. Bernhardt Elektro baut Überspannungsschutzgeräte (SPD) fachgerecht in Ihren Verteiler ein, prüft die Funktion und dokumentiert die Arbeit. Planbares Vorhaben, kein Notfall – rufen Sie an, wenn ein Termin passt.
Einbau im Verteiler ausschließlich durch die Elektrofachkraft
Geräte nach einer Sturm- oder Gewitternacht defekt, ohne dass ein Blitz sichtbar eingeschlagen hat.
Im VerteilerKein Überspannungsschutz im vorhandenen Verteiler, obwohl Neuanlagen ihn seit Jahren vorschreiben.
Bei PV-PlanungEine Photovoltaikanlage ist geplant und braucht DC- und AC-seitigen Schutz im Konzept.
Woran Sie merken, dass Überspannungsschutz fehlt
Diese vier Situationen führen die meisten Anfragen zu Überspannungsschutz bei uns an – meist ohne akuten Zeitdruck, aber mit klarem Handlungsbedarf.
Geräte nach Gewitter defekt
Router, Fernseher, Steuerungen oder Netzteile fallen nach einem Sturm oder Gewitter aus, ohne dass ein direkter Blitzeinschlag erkennbar ist – ein Zeichen für Schaltüberspannungen im Netz.
Kein SPD im Verteiler
Ein Blick in den Verteiler zeigt: kein Überspannungsschutzgerät vorhanden, obwohl die Anlage schon älter oder erweitert worden ist.
Photovoltaik ist geplant
Für die geplante PV-Anlage soll gleich ein durchdachtes Schutzkonzept mit DC- und AC-seitigem SPD mitgedacht werden.
Sensible Technik im Homeoffice
Rechner, Netzwerktechnik und Arbeitsgeräte im Homeoffice sollen gegen Überspannungsschäden abgesichert werden, bevor etwas ausfällt.
Überspannungsschutz ist nicht Blitzschutz
Diese Verwechslung ist häufig, aber wichtig: der innere Überspannungsschutz im Verteiler und der äußere Blitzschutz am Gebäude sind zwei unterschiedliche Gewerke mit unterschiedlichem Ziel.
Innerer Überspannungsschutz (SPD)
- Schutzgeräte (SPD, Typ 1/2/3) im Verteiler
- Schützt Elektronik und Geräte vor Blitz- und Schaltüberspannungen im Netz
- Wird von uns geplant, eingebaut und geprüft
- Nach DIN VDE 0100-534 ausgewählt und errichtet
Äußerer Blitzschutz (LPS)
- Blitzableiter und Fangeinrichtung am Gebäude selbst
- Ein eigenes Gewerk, nicht Teil dieser Leistung
- Leitet einen direkten Blitzeinschlag kontrolliert ab
- Wird bei Bedarf an einen spezialisierten Fachbetrieb vermittelt
Was zum Überspannungsschutz gehört
Von der einzelnen Schutzstufe im Verteiler bis zum Konzept für die Photovoltaikanlage.
Typ 1, 2 und 3 SPD
Auswahl und Einbau der passenden Schutzstufe – Typ 1 am Einspeisepunkt, Typ 2 in der Verteilung, Typ 3 am Endgerät.

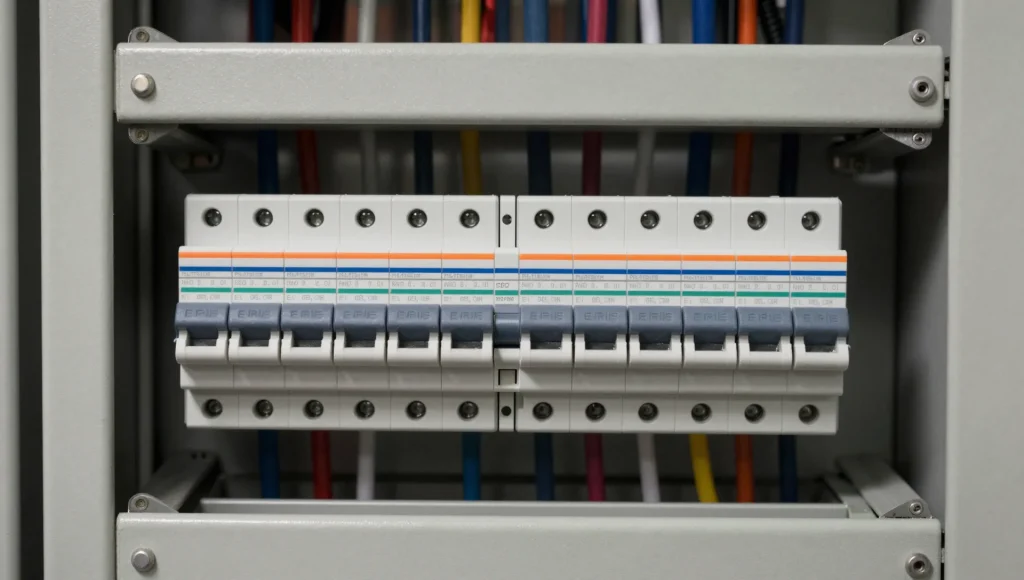

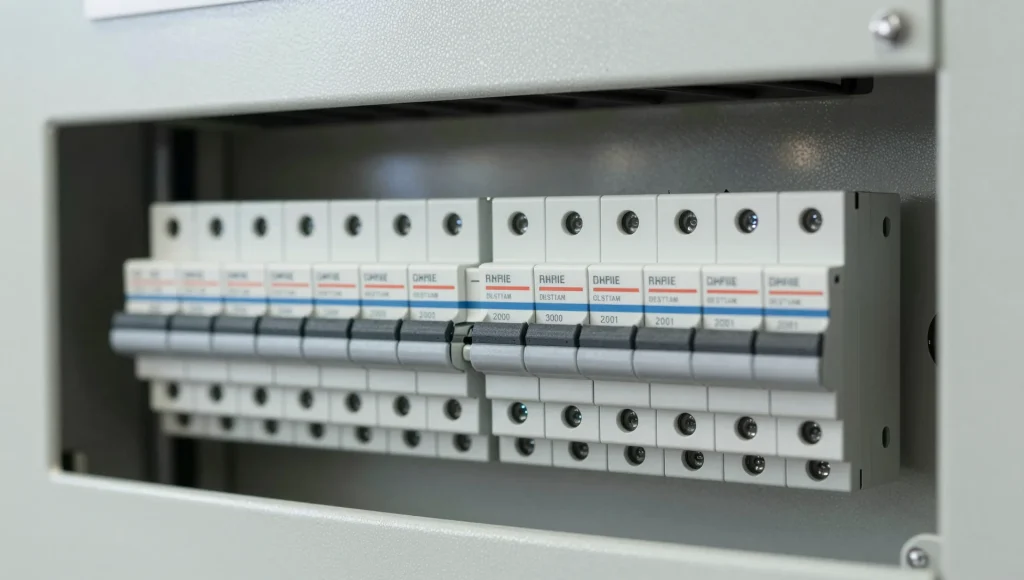

Einbau im Verteiler
Fachgerechter Einbau der Schutzgeräte in den bestehenden oder neuen Verteiler nach DIN VDE 0100-534.
Funktionsprüfung
Nach dem Einbau prüfen wir die Funktion der Schutzgeräte und dokumentieren das Ergebnis.
Mehr erfahrenPV DC-seitig
Schutz der Gleichstromseite zwischen Solarmodulen und Wechselrichter, abgestimmt auf die Anlage.
PV AC-seitig
Schutz der Wechselstromseite zwischen Wechselrichter und Hausverteiler als Ergänzung zum DC-seitigen Konzept.
Pflicht für Neuanlagen, Empfehlung für den Bestand
Seit den Normen DIN VDE 0100-443 und DIN VDE 0100-534 ist Überspannungsschutz für Neuanlagen und wesentliche Erweiterungen – auch im privaten Wohnungsbau – in der Regel Pflicht. Die Normen gelten seit Oktober 2016, die Übergangsfrist endete am 14. Dezember 2018, sodass sie seit dem 15. Dezember 2018 verbindlich für neue Anlagen und Erweiterungen sind. Für unveränderten Bestand besteht dagegen kein zwingender Nachrüstzwang – eine Nachrüstung ist aber dringend empfohlen, gerade wenn zusätzlich eine Wallbox oder Photovoltaik hinzukommt.
- Neuanlage oder wesentliche Erweiterung: SPD ist Pflicht seit 15.12.2018
- Unveränderter Bestand: kein Nachrüstzwang, aber dringend empfohlen
DC- und AC-seitiger Schutz für die Photovoltaikanlage
Der Wechselrichter markiert die Grenze zwischen den beiden Schutzstufen: DC-seitig schützen wir die Leitung zwischen den Solarmodulen und dem Wechselrichter, AC-seitig die Leitung zwischen Wechselrichter und Hausverteiler. Beide Stufen zusammen ergeben ein durchgängiges Schutzkonzept für die Anlage – und lassen sich am einfachsten gleich mitplanen, wenn wir uns ohnehin um Zählerschrank und Verteiler kümmern.
- DC-seitig: Solarmodule bis Wechselrichter
- AC-seitig: Wechselrichter bis Hausverteiler
So gehen wir vor
Fünf Schritte von der ersten Prüfung des Verteilers bis zur Dokumentation.
Verteiler prüfen
Wir prüfen den bestehenden Verteiler auf Platz, Zustand und vorhandenen Schutz, bevor wir etwas festlegen.
Konzept festlegen
Gemeinsam legen wir fest, welche Schutzstufen sinnvoll sind – abgestimmt auf Hausanschluss, Anlage und geplante PV.
SPD einbauen
Die Überspannungsschutzgeräte werden fachgerecht im Verteiler eingebaut und angeschlossen.
Funktionsprüfung
Nach dem Einbau prüfen wir die Funktion der Schutzgeräte im laufenden Betrieb.
Dokumentation
Sie erhalten eine Dokumentation der eingebauten Geräte und der durchgeführten Prüfung.
SPD-Einbau ist Sache der Elektrofachkraft
Elektrofachkraft
Auswahl und Einbau der Schutzgeräte im Verteiler dürfen ausschließlich durch die Elektrofachkraft erfolgen.
Fachbetrieb
Als Fachbetrieb planen, bauen und prüfen wir Überspannungsschutz aus einer Hand.
Arbeiten nach DIN VDE
Auswahl und Errichtung nach DIN VDE 0100-443 und DIN VDE 0100-534, nicht nach Augenmaß.
Bestehender Verteiler oder PV-Pläne?
Schildern Sie uns am Telefon, wie alt Ihr Verteiler ungefähr ist, ob bereits ein Schutzgerät vorhanden ist und ob eine Photovoltaikanlage geplant ist. Daraus ordnen wir kostenlos und unverbindlich ein, welches Schutzkonzept sinnvoll ist – ohne dass ein Formular dazwischensteht. Wann Überspannungsschutz Pflicht ist und wann er für den Bestand nur empfohlen wird, erklärt außerdem unser Ratgeber.
Eine Steckdosenleiste ersetzt kein Schutzkonzept
Eine einzelne Steckdosenleiste mit Überspannungsschutz schützt bestenfalls das eine angeschlossene Gerät – sie ersetzt kein mehrstufiges Konzept aus Typ 1, 2 und 3 im Verteiler. Verlassen Sie sich bei wertvoller oder sensibler Technik nicht auf ein einzelnes Steckerprodukt, sondern lassen Sie den Schutz im Verteiler prüfen.
Gewitterschäden und Photovoltaik in Benrath und Gerresheim
In Benrath stehen viele Ein- und Zweifamilienhäuser mit Garten – hier sind es oft Gewitterschäden im Bestand, die den Anstoß für eine Nachrüstung geben. In Gerresheim mit seinem Mix aus historischem Ortskern und neueren Wohnquartieren geht die Anfrage häufiger von einer geplanten Photovoltaikanlage auf dem Dach eines Ein- oder Zweifamilienhauses aus, die gleich mit durchdachtem DC- und AC-seitigem Schutz ausgestattet werden soll.
Fragen zu Überspannungsschutz
Muss ich meinen bestehenden Verteiler nachrüsten?
Ist Überspannungsschutz für die Versicherung relevant?
Wo genau sitzt der Typ-1-Schutz?
Braucht meine Photovoltaikanlage einen eigenen Überspannungsschutz?
Verteiler ohne Überspannungsschutz oder PV in Planung?
Rufen Sie an und schildern Sie Ihre Situation – wir ordnen kostenlos und unverbindlich ein, welches Schutzkonzept zu Ihrem Haus passt.
